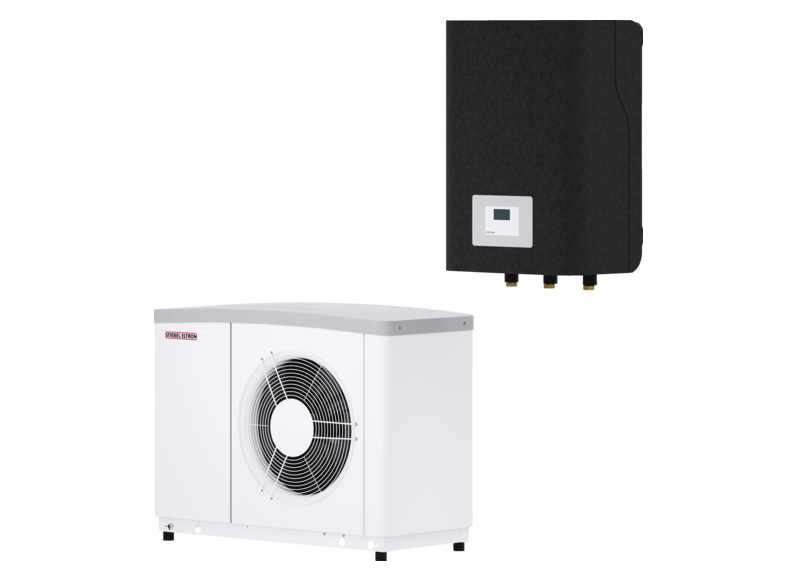

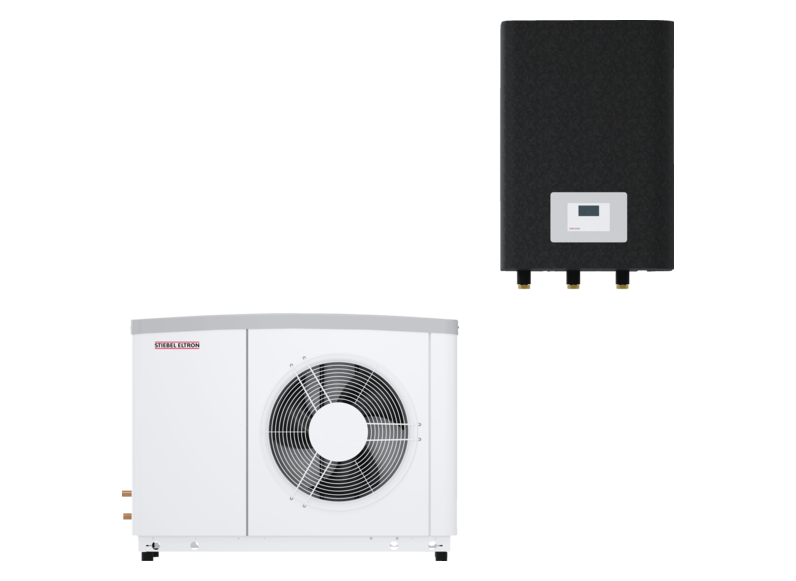

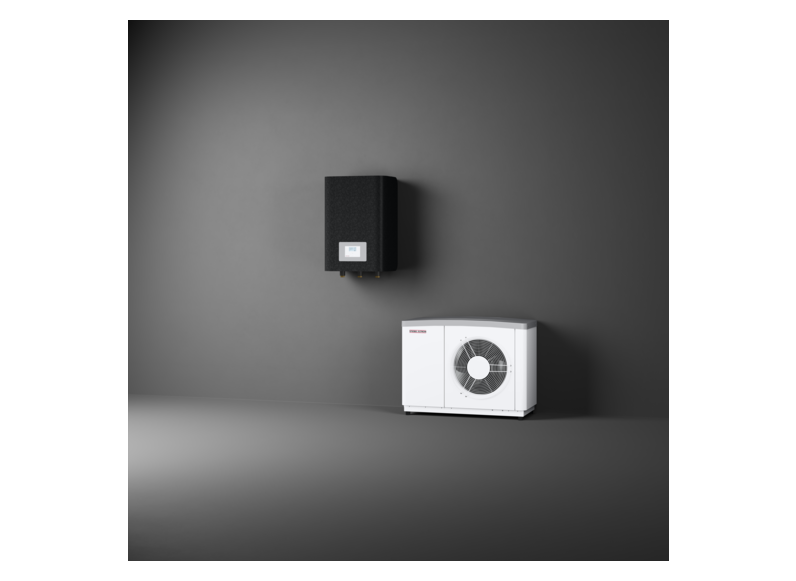

Tepelné čerpadlo HPA-O 4 CS Plus flex Set
Podrobnosti o produktu
Použití • Výkonově řízené monoblokové tepelné čerpadlo kombinované s hydraulickým modulem. • Tato kombinace umožňuje splnit různé požadavky na komfort pro přípravu teplé vody díky volné kombinaci se zásobníky pro přípravu teplé vody. • Hydraulickou integraci lze realizovat flexibilním přidáním akumulačních zásobníků. • Následující komponenty jsou již integrovány: Vysoce účinné oběhové čerpadlo pro vytápění a ohřev teplé vody, elektrické nouzové/přídavné vytápění, expanzní nádoba pro topení, pojistný ventil, rychloodvzdušňovací zařízení, 3/2cestný přepínací ventil a regulátor tepelného čerpadla pro řízení systému.
- Set tepelného čerpadla vzduch-voda je ideálně vhodný pro novostavby
- Podle zásobníku vhodný také pro větší potřebu teplé vody
- Volná kombinace se zásobníkovým programem
- Tepelné čerpadlo v monoblokovém provedení pro venkovní instalaci a jeho kompresor s regulací otáček zajišťuje optimálně přizpůsobený tepelný výkon
- Hydraulický modul se všemi příslušnými topnými komponentami včetně regulátoru tepelného čerpadla k napojení tepelného čerpadla a zásobníku
EAN 4017212390528
Energetické údaje
Třída energetické účinnosti tepelného čerpadla W35 A++
Třída energetické účinnosti tepelného čerpadla W55 A+
Třída energetické účinnosti soustavy (tepelné čerpadlo + regulátor) W35 A++
Třída energetické účinnosti soustavy (tepelné čerpadlo + regulátor) W55 A+
Tepelný výkon
Tepelný výkon při A7/W35 (min./max.) 1,30/4,50 kW
Tepelný výkon při A2/W35 (min./max.) 1,00/4,50 kW
Tepelný výkon při A-7/W35 (min./max.) 1,00/4,06 kW
Tepelný výkon při A15/W35 (EN 14511) 2,90 kW
Tepelný výkon při A15/W55 (EN 14511) 2,48 kW
Tepelný výkon při A10/W35 (EN 14511) 1,80 kW
Tepelný výkon při A7/W35 (EN 14511) 2,73 kW
Tepelný výkon při A7/W45 (EN 14511) 4,16 kW
Tepelný výkon při A7/W55 (EN 14511) 1,92 kW
Tepelný výkon při A2/W35 (EN 14511) 2,58 kW
Tepelný výkon při A2/W45 (EN 14511) 3,22 kW
Tepelný výkon při A2/W55 (EN 14511) 2,12 kW
Tepelný výkon při A-7/W35 (EN 14511) 3,96 kW
Tepelný výkon při A-7/W45 (EN 14511) 3,88 kW
Tepelný výkon při A-15/W35 (EN 14511) 3,43 kW
Chladicí výkon při A35/W7 částečné zatížení 1,50 kW
Chladicí výkon při A35/W7 max. 3,00 kW
Chladicí výkon při A35/W18 částečné zatížení 1,50 kW
Chladicí výkon při A35/W18 max. 3,00 kW
Tepelný výkon ve sníženém nočním režimu A-7/W35 2,65 kW
Tepelný výkon v max. sníženém nočním režimu A-7/W35 1,38 kW
Příkon
Příkon při A15/W35 (EN 14511) 0,49 kW
Příkon při A15/W55 (EN 14511) 0,75 kW
Příkon při A10/W35 (EN 14511) 0,37 kW
Příkon při A7/W35 (EN 14511) 0,58 kW
Příkon při A7/W45 (EN 14511) 1,23 kW
Příkon při A7/W55 (EN 14511) 0,74 kW
Příkon při A2/W35 (EN 14511) 0,71 kW
Příkon při A2/W45 (EN 14511) 1,14 kW
Příkon při A2/W55 (EN 14511) 0,99 kW
Příkon při A-7/W35 (EN 14511) 1,45 kW
Příkon při A-7/W45 (EN 14511) 1,72 kW
Příkon při A-15/W35 (EN 14511) 1,42 kW
Příkon ventilátoru vytápění max. 0,03 kW
Topné faktory
Topný faktor při A15/W35 (EN 14511) 5,92
Topný faktor při A15/W55 (EN 14511) 3,31
Topný faktor při A10/W35 (EN 14511) 4,86
Topný faktor při A7/W35 (EN 14511) 4,70
Topný faktor při A7/W45 (EN 14511) 3,37
Topný faktor při A7/W55 (EN 14511) 2,59
Topný faktor při A2/W35 (EN 14511) 3,64
Topný faktor při A2/W45 (EN 14511) 2,82
Topný faktor při A2/W55 (EN 14511) 2,14
Topný faktor při A-7/W35 (EN 14511) 2,73
Topný faktor při A-7/W45 (EN 14511) 2,25
Topný faktor při A-15/W35 (EN 14511) 2,41
Chladicí faktor při A35/W7 částečné zatížení 2,38
Chladicí faktor při A35/W7 max. 1,62
Chladicí faktor při A35/W18 částečné zatížení 3,56
Chladicí faktor při A35/W18 max. 3,12
SCOP 35 °C (EN 14825) 4,15
Účiník cos(phi) 0,98
Údaje o hlučnosti
Hladina akustického výkonu (EN 12102) 52 dB(A)
Hladina akustického výkonu max. 60 dB(A)
Noční režim s maximálně sníženou hladinou akustického výkonu 52 dB(A)
Hranice použití
Hranice použití zdroje tepla min. -20 °C
Hranice použití zdroje tepla max. 40 °C
Hranice použití zdroje tepla při W60 5 °C
Hranice použití na straně vytápění min. 15 °C
Hranice použití na straně vytápění max. 60 °C
Hranice použití v režimu chlazení při venkovní teplotě min. 15 °C
Hranice použití v režimu chlazení při venkovní teplotě max. 40 °C
Dovolený provozní přetlak topného okruhu 0,30 MPa
Rozměry
Výška 740 mm
Šířka 1022 mm
Hloubka 524 mm
Hmotnosti
Hmotnost 62 kg
Elektrotechnické údaje
Jmenovité napětí kompresoru 230 V
Jmenovité napětí řízení 230 V
Fáze kompresoru 1/N/PE
Fáze řízení 1/N/PE
Jištění kompresoru 1 x B 16 A
Jištění řízení 1 x B 16 A
Příkon max. bez vlastního nouzového/přídavného vytápění 2,20 kW
Rozběhový proud 5 A
Max. provozní proud 9,60 A
Hodnoty
Objemový průtok vytápění (EN 14511) při A7/W35, B0/W35 a 5 K 0,40 m³/h
Objemový průtok vytápění minimální 0,40 m³/h
Průtok na straně tepelného zdroje 1300 m³/h
Průtok chlazení na straně topné/chladicí soustavy min. 0,36 m³/h
Vnitřní tlaková ztráta vytápění jmenovitá 122 hPa
Provedení
Chladivo R410A
Hmotnost náplně chladiva 1,1 kg
Skleníkový potenciál chladicího média (GWP100) 2 088
Ekvivalent CO2 (CO2e) 2,30 t
Stupeň krytí (IP) IP14B
Způsob rozmrazování Reverzibilní chod
Materiál kondenzátoru 1.4401/Cu
Přípojky
Přípojka výstupní/ vratné vody pro vytápění 22 mm
K dispozici pouze v sadě.
Požadovanou stacionární nebo nástěnnou konzolu lze zakoupit jako příslušenství
Upozornění pro instalaci
Instalaci přístrojů bez síťové zástrčky musí provádět pouze odborník, který Vám poskytne i podporu při zajištění souhlasu příslušného provozovatele sítě k instalaci zařízení.
Samozřejmě zajišťujeme záruční i pozáruční servis.
Na objednávku instalaci zařízení realizujeme.
Návod na instalaci výrobku:
Eltron-HPA04-Návod na instalaci.pdf
Návod na uvedení do provozu:
Eltron-HPA04-Uvedení do provozu.pdf
Technický list:
Eltron-HPA04-technicka-data.product.pdf
Příslušenství:
Eltron-HPA04-prislusenstvi.supplies.pdf
Energetický štítek:
Ceriofikát č.1:
Certifikát č.2:
Prohlášení o shodě:
Eltron-HPA04-EU Prohlášení o shodě-WPL-HPA.pdf
