Přetlakový pojistný ventil KV 40
Podrobnosti o produktu

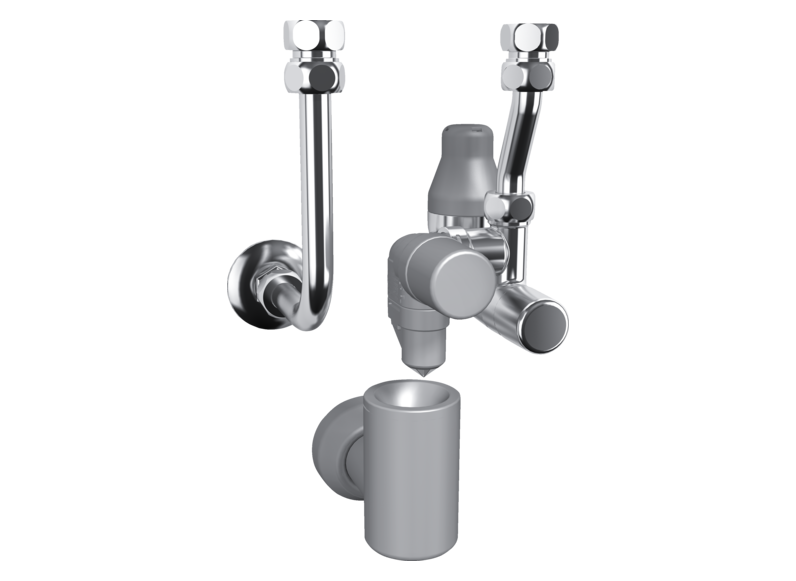

Popis • Bezpečnostní skupina je vhodná pro tlakové nástěnné zásobníky a malé zásobníky instalované nad odběrné místo. Tvoří ji následující komponenty: tlakový redukční ventil, pojistný ventil, uzavírací ventil, zpětná klapka, sifon s nálevkou, rozeta a pochromované připojovací příslušenství.
Komfortní charakteristiky • Přetlakový pojistný ventil zabraňuje překročení přípustného provozního tlaku zásobníku pro přípravu teplé vody. Bezpečnostní skupina je navíc vybavena tlakovým redukčním ventilem. • Zpětná klapka zajišťuje, aby se ohřátá teplá voda nevracela zpět do rozvodu vody. Expandovaná voda je odváděna prostřednictvím sifonu s nálevkou a rozetou do odtoku.
Instalace • Bezpečnostní skupina se montuje do přívodního potrubí studené vody před zásobníkem pro přípravu teplé vody v souladu se specifikací. • Pro rychlou a snadnou údržbu lze pojistný ventil otevřít/přezkoušet otočnou rukojetí. • Tlakový redukční ventil snižuje příliš vysoký vstupní tlak studené vody na požadovaný tlak v soustavě. • Přívodní vedení studené vody následujícího zařízení (např. zásobník pro přípravu teplé vody) lze uzavřít prostřednictvím uzavíracího ventilu a usnadnit tak provádění údržbářských prací. • Jednotlivé součásti bezpečnostní skupiny lze měnit.
Bezpečnost • Bezpečnostní skupina se skládá z mosazného krytu pochromovaného do vysokého lesku. Bezpečnostní skupina je bez obsahu olova a testovaná dle DVGW. Pojistný ventil má zkontrolované konstrukční díly. Připojovací trubky jsou vyrobeny z pochromované měděné trubky. Plastové součásti splňují doporučení KTW.
EAN 4017212389584
Hodnoty
Max. vstupní tlak 1.6 MPa
Tlakový redukční ventil jmenovitý tlak PN 16
Hranice použití
Max. dovolený tlak 1,60 MPa
Rozsah nastavení redukčního ventilu tlaku vody 0.15-0.5 MPa
Provedení
Tlakový redukční ventil •
Přípojka k odvodu odkapávající vody •
Způsob montáže Do zdi
Přípojky
Připojení 1/2 palce
Přípojka vody G 1/2 A
Upozornění pro instalaci
Instalaci přístrojů bez síťové zástrčky musí provádět pouze odborník, který Vám poskytne i podporu při zajištění souhlasu příslušného provozovatele sítě k instalaci zařízení.
