ŠTÍPACÍ ZAŘÍZENÍ K PILE HVP 60A

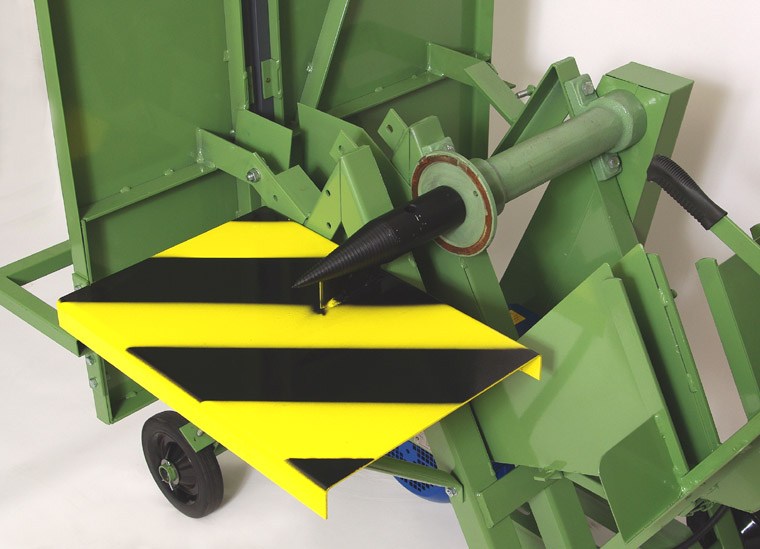

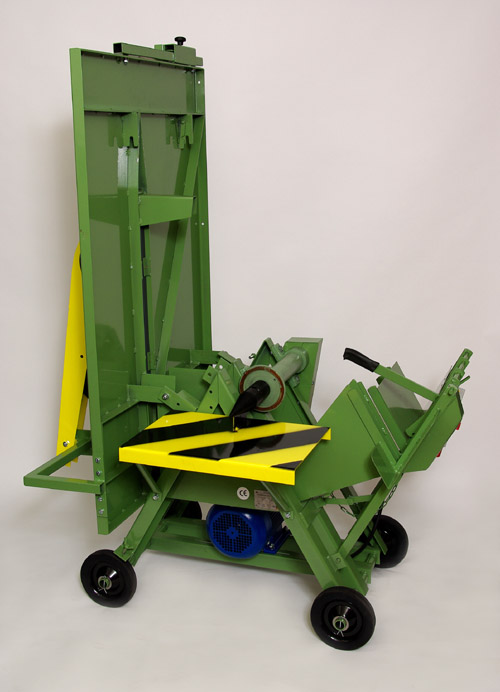

 Štípací zařízení k hospodářské víceúčelové pile HVP 60A. Štípací trn se namontuje na hřídel. Je poháněn motorem pily.

Na požádání zašleme trn se závitem 27x3 L (na hřídele vyráběné v KDR).

Technická data:

Rozměr štípacího trnu 58 x 290
Rozměr stolu 350 x 500
Počet otáček 1700/min.^-1
Rozměr vnitřního závitu M 27 x 2 L (příp. 27x3L nebo 28 bez závitu)
Průměr štípaného dřeva cca do 30 cm
Délka štípaného dřeva cca do 50 cm
Váha přídavného štípacího zařízení = 13 kg
Štípací trn ocel; jakost 12050

Přídavné štípací zařízení je zvláštní příslušenství hospodářské víceúčelové pily HVP 60A.

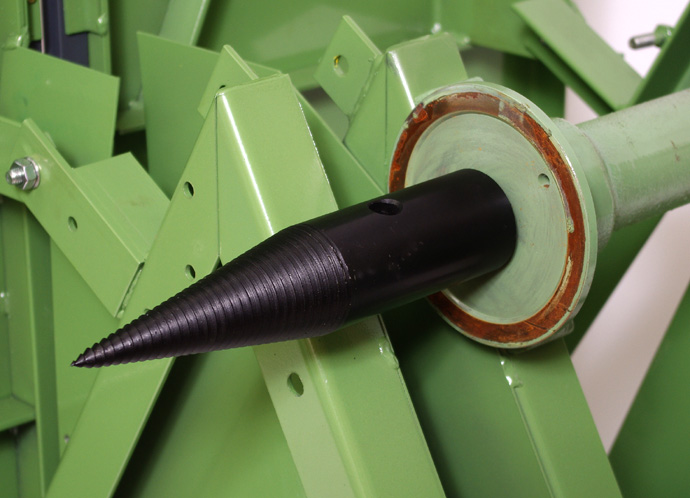

Je určeno pro štípání špalků palivového dříví do průměru asi 30 cm.Skládá se:

• z kuželového štípacího trnu 1 kus
• pracovního stolu 1 kus
• šroub M 12 x 30 vč. podložek a matic 2 kusy
• šroub M 8 x 22 vč. podložek a matic 4 kusy

Štípací trn je přizpůsoben pro použití na hřídeli se závitem M 27 x 2 levý, běžně používaném u hospodářské víceúčelové pily HVP 60A a dříve vyráběné hospodářské okružní pily HOP 70 a HOP 77. Montáž přídavného štípacího zařízení.

1. Zvedněte pracovní stůl pily do svislé polohy.
2. Demontujte pilový kotouč, uvolněním matice a klíčem ok 41 doprava.
3. Na hřídel našroubujte štípací kuželový trn a pomocí kulatiny průměru 15 mm, kterou vsunete do otvoru ve štípacím trnu, tento dotáhněte. Hřídel přidržte za otvory průměru 8 mm v první přírubě. Otáčením trnu vlevo tento dotáhněte.
4. Pomocný stůl podepřete 2 vzpěrami o stojan pily a zajistěte šrouby M 8 x 22, v příslušných otvorech stolu a ve spodních otvorech stojanu pily.

Tímto je přídavné zařízení připraveno k použití. Pokyny pro obsluhu štípacího zařízení.

1. Spuštění motoru se prování spínačem
2. Štípání dříví provádějte tak, že špalek postavíte svisle kolmo na vlákno - tj. - uřezanou plochou na desku stolu.
3. Bok špalku dotlačte lehce ke štípacímu trnu až jeho hrot vnikne do špalku.
4. Při štípání špalek jen lehce přidržujte. Trn si dřevo sám "přitahuje". Tímto způsobem můžete naštípat i velmi tenké třísky. Proti pootočení špalku je na štípacím stole přivařena zarážka.
5. Při štípání větších špalků (průměr 30 cm) případně sukovitého dřeva, začnete štípání v kraji špalku (nikoliv proti středu) a postupujte spirálovitě po obvodě.
6. Vypnutí motoru se provádí stiskem spínače, který je umístěn na koši pily.
7. Po skončení štípací trn očistěte, zkontrolujte a lehce nakonzervujte olejem.

Bezpečnostní předpisy.Při práci se štípacím trnem dodržujte bezpečnostní předpisy a neopomeňte:

1. Montáž a demontáž provádějte vždy s vidlicí kabelu vypnutou ze zásuvky.
2. Pracujte vždy v přiléhavém oděvu (upnuté rukávy).
3. Štípací špalek opírejte vždy o pracovní stůl uřezanou plochou.
4. Nezačínejte štípání velkých špalků a sukovitého dřeva směrem do středu špalku.
5. Štípání ve směru vláken je zakázáno.
6. Je zakázáno dotýkati se oděvem nebo jinak přicházet ve styk s rotujícím kuželem.
7. Štípané dřevo uchopte vždy za horní část v dostatečné vzdálenosti od rotujícího kužele. V případě vzpříčení ne pootočení, okamžitě štípané dřevo upusťte a vypněte motor.
8. Pozor na přiražení prstů ke stolu v případě pootočení dřeva.
9. Při manipulaci platí bezpečnostní předpisy pro kotoučové a válcové pily.
